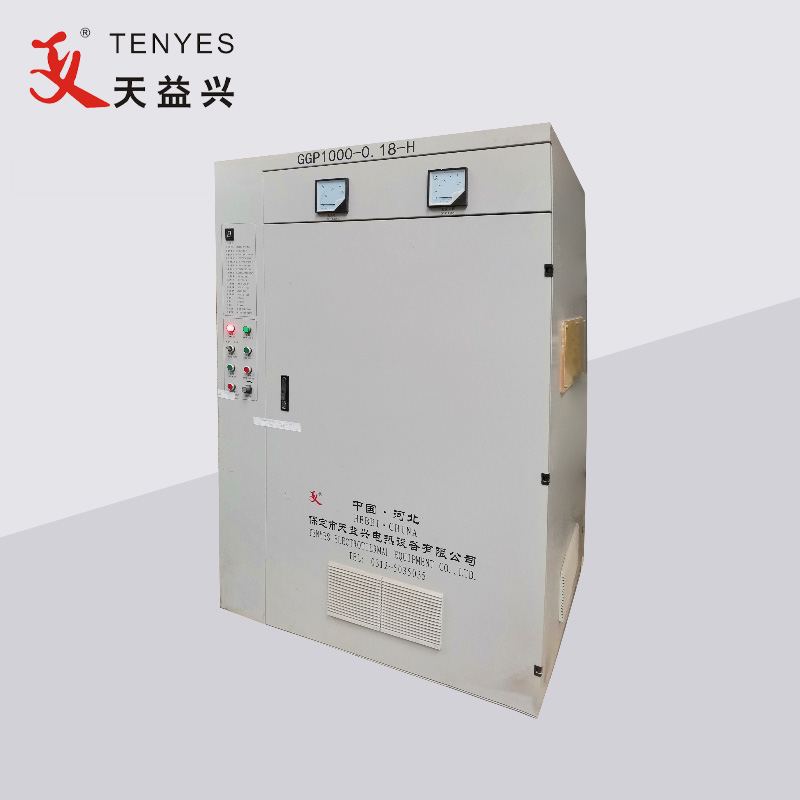

1000KW高周波パイプ溶接機

TENYES 1000KW 高周波パイプ溶接機は、主に降圧オイルトランス、整流器キャビネット、インバーターキャビネット、コンソール、冷却システム、サポートインバーターキャビネット用ブラケットで構成されており、お客様の要件に応じて DC ドライバーと組み合わせることもあります。

お問い合わせを送信

製品説明

TENYES 1000KW 高周波パイプ溶接機通常の三相 AC 電力 (線間電圧 380V、周波数 50HZ) は変圧器 (線間電圧 200V、周波数 50HZ) によって降圧され、整流器キャビネットに入り、整流、電圧調整、およびフィルタリングを受け、0 ～ 240V で連続的に調整可能な DC 電力になります。再びインバータブリッジに入ると（高出力トランジスタMOSFETを使用）、高周波電流となり、誘導加熱のために負荷スロットに供給できます。インバータスロット電源ユニットはモジュール構造を採用しており、電源ユニットの各ペアは50KW以上の電力を出力できます。機器の出力に応じて使用する電源ユニットの数が異なり、機器の基本構造は規模に関係なく同じです。スロットは直列並列ハイブリッド共振形式であり、高電圧と出力トランスはありません。この装置に使用される電源ユニットの数は 16 ペアです。

TENYES 1000KW 高周波パイプ溶接機パラメータ（仕様）

応用		操作パラメータ		電源
スチールパイプ外径	Φ273～Φ406	評価済み力	1000kW	パワー供給形態	3AC 380±5%
スチールストリップの厚さ	8.0～10.0	評価済み直流電圧	240V	パワー供給形態	3AC 380±5%
溶接モード	誘導または接点タイプ	評価済み直流電流	5000A	パワー流通能力	より大きな 1500KVA以上
溶接モード	誘導または接点タイプ	評価済み周波数	150KHZ	パワー係数	≥0.85
溶接速度	10-20(メートル)	効率	≥85%	パワー電源ケーブル	それぞれプラスチック被覆銅線の位相 ≥1000mm² 地面ワイヤー≧400mm²
