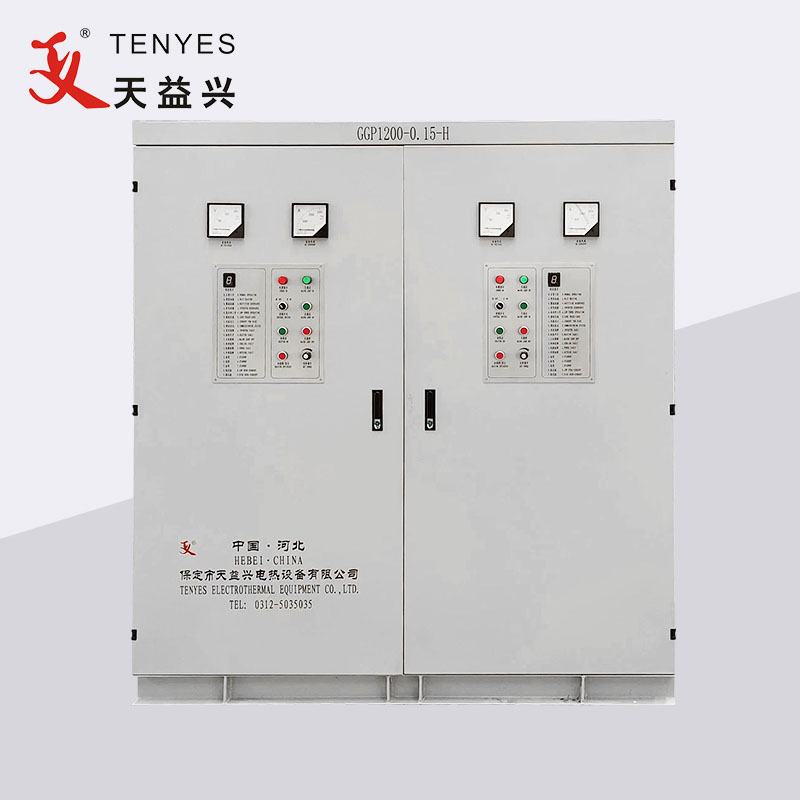

1200KW高周波パイプ溶接機

TENYES 1200KW 高周波パイプ溶接機は、主に降圧オイルトランス、整流器キャビネット、インバーターキャビネット、コンソール、冷却システム、サポートインバーターキャビネット用ブラケットで構成されており、お客様の要件に応じて DC ドライバーと組み合わせることもあります。

お問い合わせを送信

製品説明

TENYES 1200KW 高周波パイプ溶接機通常の三相交流電力（線間電圧 380V、周波数 50HZ）を変圧器（線間電圧 200V、周波数 50HZ）で降圧し、整流器キャビネットに入り、整流、電圧調整、フィルタリングを受けて、 0 ～ 240V の範囲で連続的に調整可能な DC 電源になります。再びインバータブリッジに入ると（高出力トランジスタMOSFETを使用）、高周波電流となり、誘導加熱のために負荷スロットに供給できます。インバータスロット電源ユニットはモジュール構造を採用しており、電源ユニットの各ペアは50KW以上の電力を出力できます。機器の出力に応じて使用する電源ユニットの数が異なり、機器の基本構造は規模に関係なく同じです。スロットは直列並列ハイブリッド共振形式であり、高電圧と出力トランスはありません。この装置に使用される電源ユニットの数は 16 ペアです。

TENYES 1200KW 高周波パイプ溶接機パラメータ（仕様）

応用		動作パラメータ		電源
鋼管外径	Φ273-Φ406	定格出力	1200kW	電源供給形態	3AC 380±5%
鋼帯の厚さ	8.0～10.0	定格直流電圧	240V	電源供給形態	3AC 380±5%
溶接モード	誘導式または接触式	定格直流電流	5000A	配電容量	1500KVA以上
溶接モード	誘導式または接触式	定格周波数	150KHZ	力率	≥0.85
溶接速度	10-20(メートル)	効率	≥85%	電源ケーブル	プラスチック被覆銅線の各相 ≥1200mm² アース線 ≥400mm²
