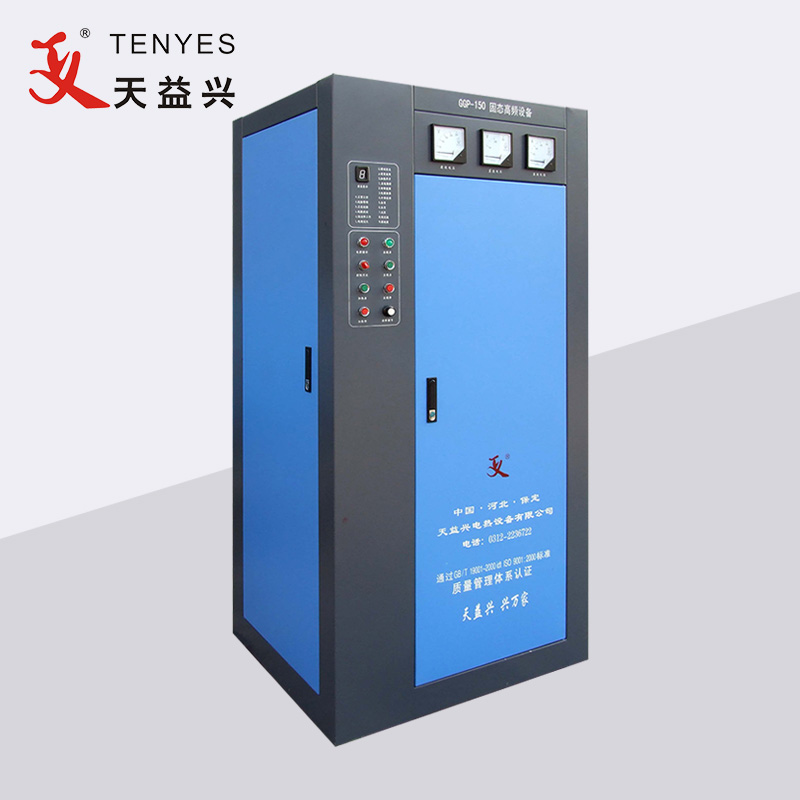

150KW高周波パイプ溶接機
  • 150KW高周波パイプ溶接機150KW高周波パイプ溶接機

150KW高周波パイプ溶接機

TENYES 150KW 高周波パイプ溶接機は、三相 AC (線間電圧 380V、周波数 50HZ) を採用し、降圧変圧器を介して整流ブリッジ (SCR 三相フル制御整流ブリッジ) に入り、パルス直流になり、この DC はフィルター波を通過します。インバータブリッジ(ハイパワートランジスタMOSFETを採用)に入ることで高周波電流となり、この高周波電流を負荷に供給し、パイプの溶接に使用できます。インバータブリッジはモジュール構造を採用しており、各ペアのインバータ電源ユニットは50KW以上の出力が可能で、異なる電源装置と異なる電源ユニットの量を使用できますが、基本的な構造は同じです。タンク回路は直並列構造を採用し、出力溶接トランス、高電圧を必要とせず、供給ロスを低減します。

お問い合わせを送信

製品説明

150KW高周波パイプ溶接機をエチオピアに輸出

150KW高周波パイプ溶接機輸出カンボジア


150KW高周波パイプ溶接機の技術パラメータ

定格出力:150kW

溶接モード:誘導式

定格DC電圧:240V

定格DC電流:750A

定格周波数: 400KHZ

全体の効率: η≥85%

電源電圧:三相380V/50Hz(機器は380V±5%の電圧で動作可能)

配電容量: ≥200kVA

力率: ≥0.85

電源ケーブル: 各相のプラスチック被覆銅ケーブル ≥150mm2、アース線≧75mm2


インバーター出力キャビネット

鋼管・パイプ溶接用高周波電源では、米国IR社とドイツIXYS社のIRFP460とファストリカバリーダイオード(FRD)DSEI60-06Pを主電源装置として電力変換器を構成しています。単層パワーモジュールの出力は50KW以上、150KWの高周波パイプ溶接機は機械全体に並列の3層パワーモジュール(150KWとは対照的)を採用しています。定格動作周波数は 350 KHz です。機械全体の最大出力は 150 KW を超える場合があります。同じ電源モジュールには互換性があります。

制御回路はマイコンを核とし、その他の周辺機器を構成しています。すべての制御コンポーネントは 2 つのボード (1 つは整流器、もう 1 つはインバーター) に統合されています。コンピューターのソフトウェアとハ​​ードウェアの優れた機能を最大限に発揮し、整流器とインバーターを最適に調整することに基づいて、オリジナルの高周波真空管装置と比較して、次のような利点があります。

溶接パイプの品質は良好です。比較すると、溶接継手の幅と加熱が均一で、溶接バリがほとんどないことがわかります。

省エネルギー: このデバイスは、同じ動作条件における同じ仕様の他の真空管デバイスと比較して、電力エネルギーを 30% 以上節約できることがテストにより示されています。

節水:放熱が低いため、あまり多くの水を必要とせず、同じ仕様の電子管よりも水の消費量が50%以上少なくなります。

小型軽量:主要なパワーデバイス(MOSFET、静電容量など)がすべて小型であり、フィラメント電圧調整器、整合コイル、グリッドタンク、溶接トランスなどのデバイスが存在しないためです。さらに、動作電圧が低く、実装密度が高く、同じ仕様の他の真空管機器よりも全体の体積が 50% 以上小さくなります。

簡単操作:開くとすぐに使用でき、瞬時に停止できます。電子管内で予熱する必要がなく、また電子管停止後に冷却を続ける必要もありません。

安全な取り扱い: 電子管は高電圧機器に属します。作動時には数万ボルトの高圧がかかります。ただし、MOSFET は低電圧デバイスであり、(一部のメーカーの直列共振とは異なり) 並列共振モードで動作し、その最高電圧はわずか数百ボルトであり、一般に人身傷害を引き起こす可能性はありません。

便利なメンテナンス:明確な故障表示。

上記モデルは定格150KW、周波数400KHZのソリッドステート高周波で使用できます。
