600KW高周波パイプ溶接機

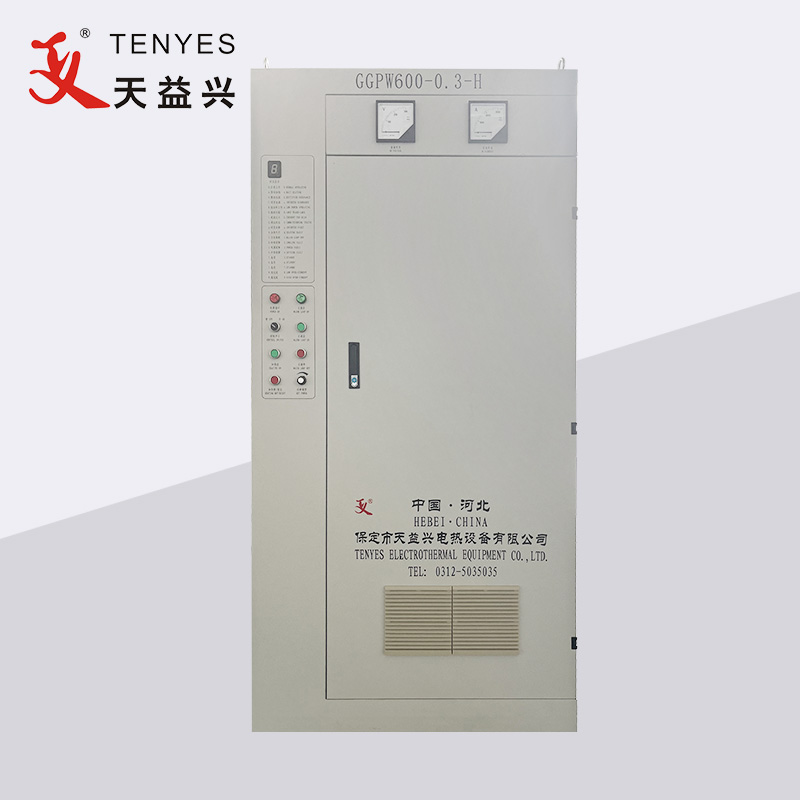

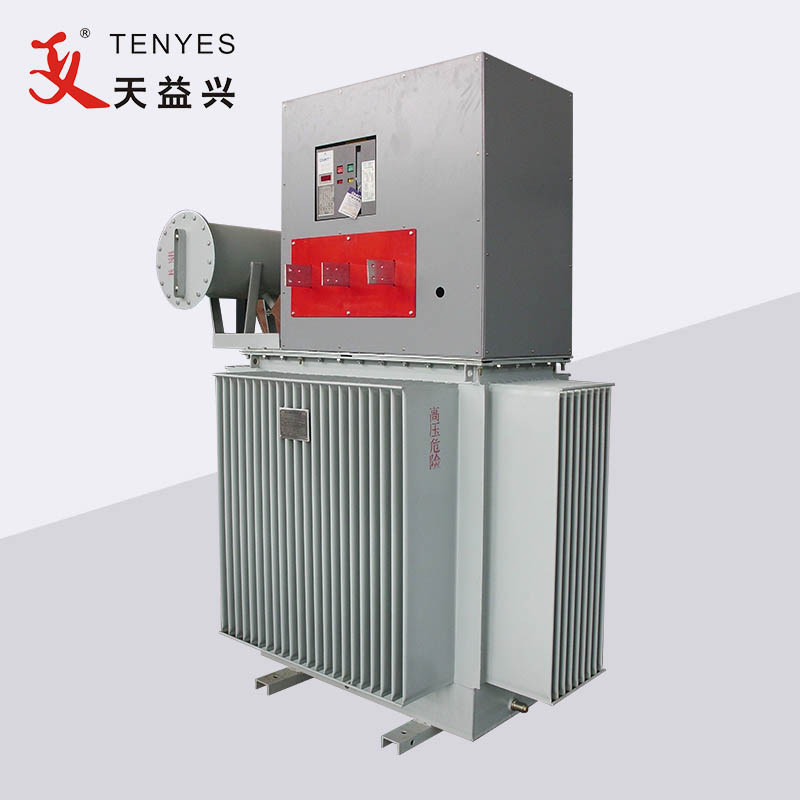

600kw 高周波パイプ溶接機の整流器キャビネット

1.ソリッドステート高周波パイプ溶接機整流器キャビネットは、スイッチギアキャビネットと整流器部品を接続する統合設計を採用しています。

2.整流器は三相フルブリッジSCR位相制御回路を採用しており、前段のパッシブフィルターを通じて、機器の力率が高く、高調波成分が小さいことを保証できます。

3.制御回路は、マイクロコントローラーに基づくDC電圧とDC電流二重閉ループ制御を採用し、DC電圧が0から定格値まで連続的に滑らかに調整されることを保証します。

4.機器の安全性を確保するための充実した保護機能を搭載し、安定した動作を実現します。

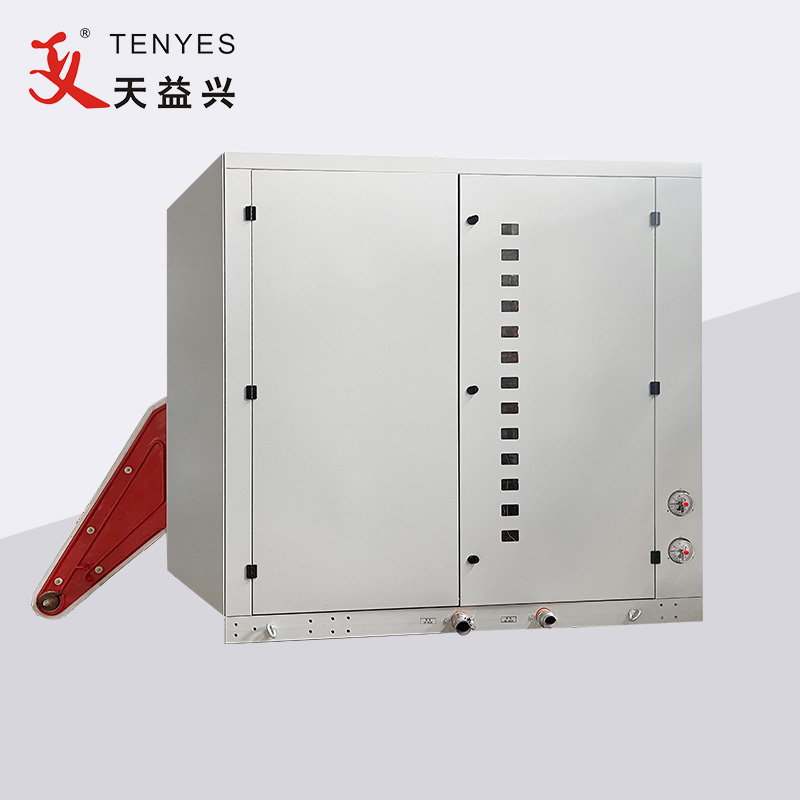

600kw高周波パイプ溶接機のインバーター出力キャビネット

ａ．インバータセクションはMOSFET単相インバータブリッジで構成され、並列接続されています。単一ブリッジの電力設計は125kW/60kWです。インバータブリッジは完全な電力スタッキングにモジュラーアプローチを採用しており、各ブロックブリッジデッキは構成された引き出し型構造として設計されています。スライド構造なので設置やメンテナンスに便利です。

b.マッチングトランスを使用して電源合成を完了し、トランスの二次共振を使用し、溶接トランス出力を使用しません。

c.インバータ制御回路は固定角度制御を採用しており、アンチロック機能と過電流/過電圧保護機能によりインバータの効率的かつ信頼性の高い動作を保証します。

d.密閉シャーシ、水冷、外部エアコンによる冷却方式を採用。

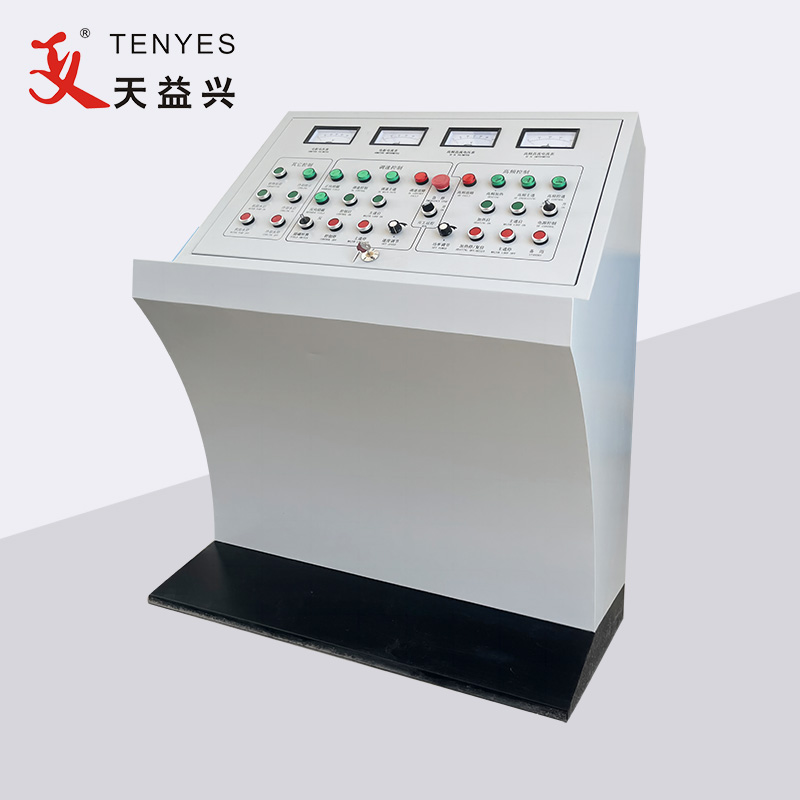

600kw 高周波パイプ溶接機のコンソール

PLC と LCD 表示画面を備えたソリッドステート高周波パイプ溶接機リモート コントロールを実装します。速度パワークローズドループ制御機能を搭載しています。

600kw高周波パイプ溶接機の機械調整装置

タンク出力キャビネットの設置と調整に使用され、2D/3D で調整可能です。
