100KWソリッドステート高周波コンパクトパイプ溶接機

機器名: 100KWソリッドステート高周波コンパクトパイプ溶接機

設備仕様：GGPY100KW

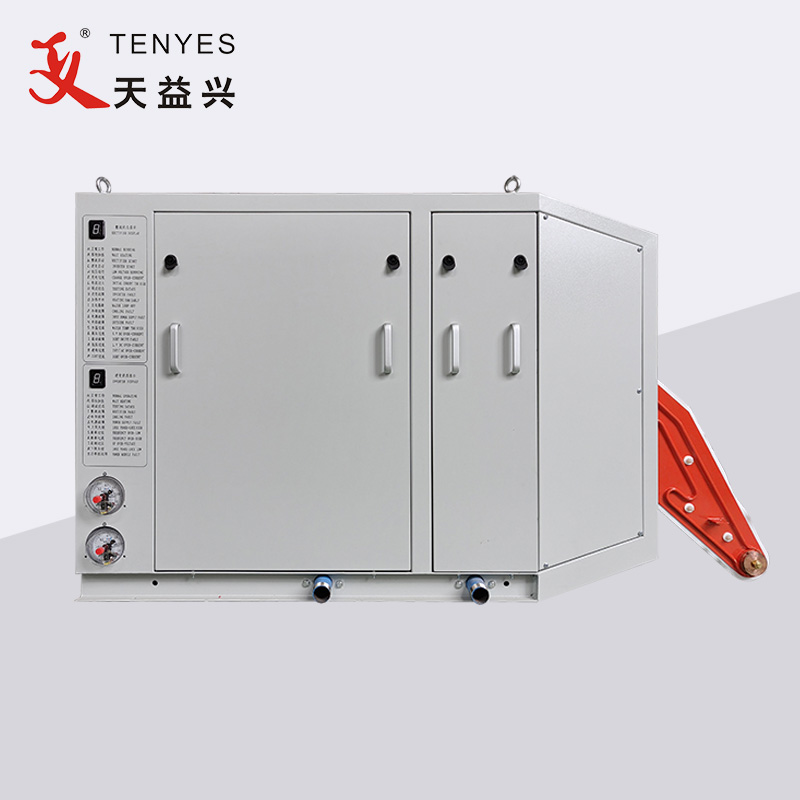

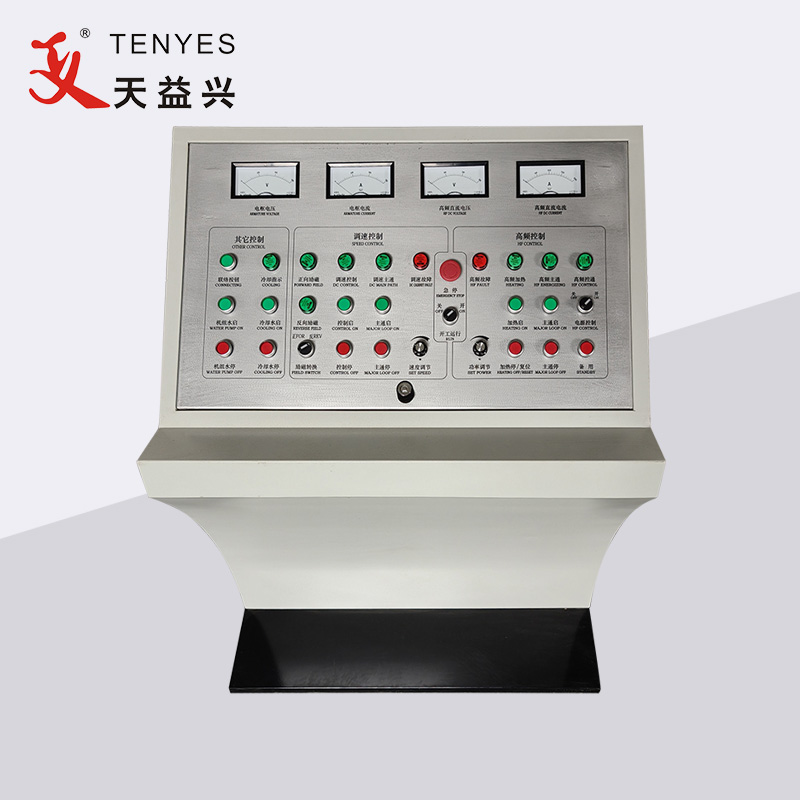

構成品：メインキャビネット、操作盤、冷却システム

装置の用途：主に普通の炭素鋼、ステンレス鋼、アルミニウム、その他の非鉄金属パイプの溶接に使用されます。

特徴：

1. 高力率: 力率 ≥ 0.95。この装置には追加の無効電力補償装置は必要ありません。

2. 省エネ・高効率：従来の高周波絶縁降圧トランスを廃止したため、連系線が大幅に削減され、無効電力損失が低減されます。テストの結果、オールインワン マシンは従来のソリッドステート高周波と比較して約 30% のコストを節約できることがわかりました。

3.出力電力が安定しています。出力リップル係数が小さく、溶接鋼管のバリが少なく、溶接シームがより均一で、仕上がりが高く、溶接品質が良好です。

4.小型、軽量、簡素化された接続、完全な保護、フォールトチェーン保護時間≤10us、便利なデバッグとメンテナンス、およびより信頼性の高い機器。

適用範囲:

① 鋼管径φ7～φ12

② 帯鋼の肉厚は0.2～1mm

③ 溶接方法：誘導溶接

④ 溶接速度：60～130M/min

動作パラメータ:

①定格電力：100KW

② 定格直流電圧：250V

③ 定格直流電流：450A

④ 定格周波数: 600KHZ

⑤ 全体効率: ≥ 85%

⑥ 出力高周波電力: ≥ 100kW

電源要件:

①電源形態：三相4線式電源周波数AC、線間電圧380±5％、

② 電源容量：100kVA以上。

③力率：≧0.85

④ 電源ケーブル：プラスチック銅線 ≥ 75mm²各相、アース線 ≥ 30mm²

100KW ソリッドステート高周波コンパクトパイプ溶接機には、整流器とインバーターが含まれています。

整流器部分: 後のインバータユニットのニーズを満たすために、電圧調整後に三相 380V AC 整流器を 0 ～ 250V の調整可能な DC 電流に変更するために使用されます。三相整流ブリッジ、充電コンデンサ、IGBTブリッジ、平滑リアクトル、フィルタ装置、制御・保護回路、表示計器を内蔵。

整流器制御回路の特徴：シングルチップマイクロコンピュータ（mcs89c51）と大規模デジタル集積回路によって制御され、高い制御精度、迅速な応答、鮮明な状態表示を備えています。

ソフトウェア保護モード: 高過電流 (9)、低過電流 (8)、外部故障 (4)、受電電源故障 (欠相、過電圧、不足電圧、三相電圧の重大な不均衡、表示 3)、冷却水異常 (2)、不適切な電圧電流比 (L)、インバータ異常 (Y)。

ハードウェア保護: メインスイッチオフ保護、抵抗容量吸収、抵抗保護 (雷保護)、急速溶融保護。

インバータ部: 整流器キャビネットから送られる 0 ～ 250 の DC 電流を数百 kHz の高周波電流に変換し、溶接パイプのニーズに対応します。

インバータキャビネットは、パワーユニット、チャネルコンデンサ、漏れリアクタンス、制御回路、冷却用エアコンなどの部品で構成されています。
