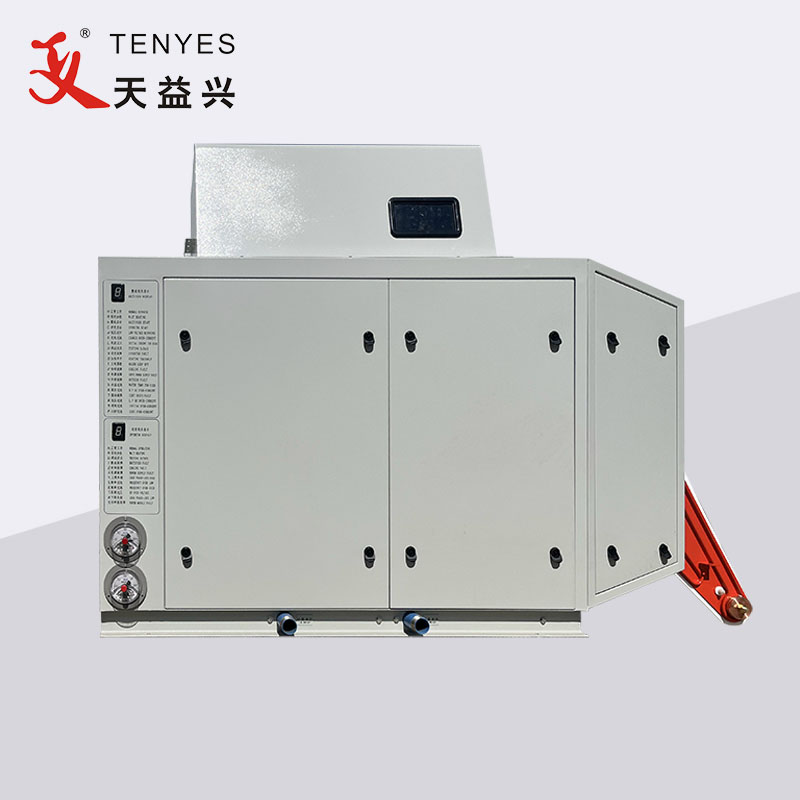

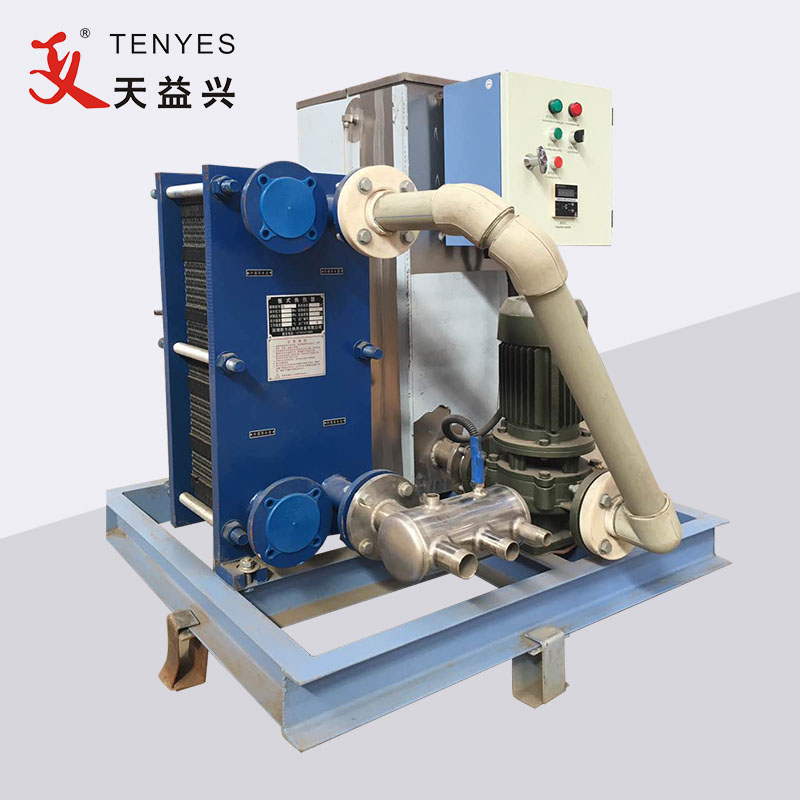

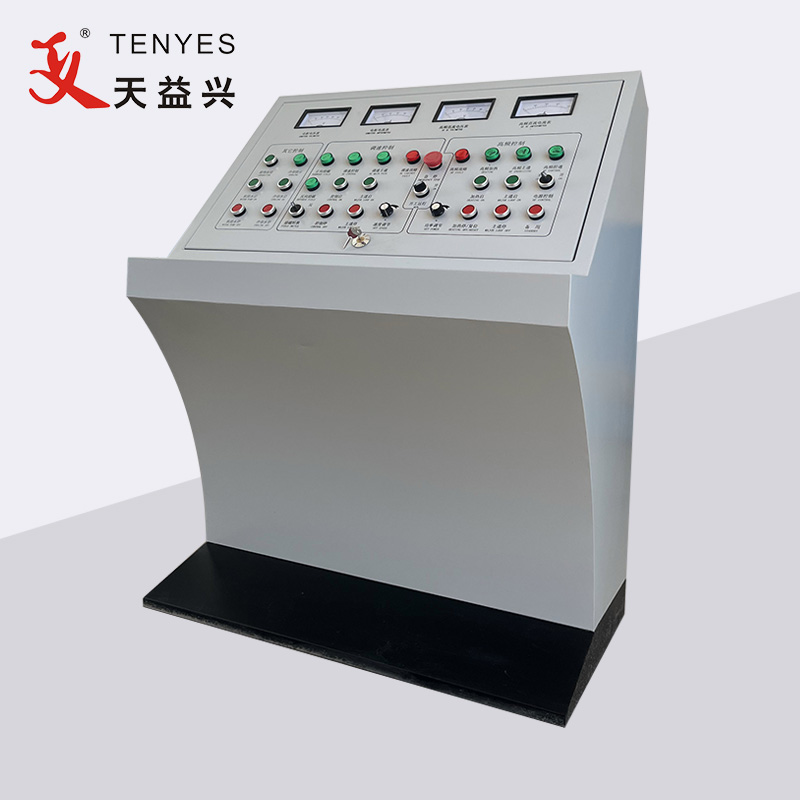

150KWソリッドステート高周波コンパクトパイプ溶接機

サイリスタ整流器は位相シフト制御を採用しているため、電力調整はトリガー角度を変更することで電圧を調整します。この回路は、電力網から角度が欠けている正弦波を吸収し、角度が欠けている正弦波の別の部分を電力網に残します。明らかに、左側の部分には多数の倍音が含まれています。同時に、電圧と電流の位相が異なるため、力率は低くなります (DC 出力電圧が低いほど、力率は低くなります)。

理論計算とテストにより、三相完全制御ブリッジ整流器のトリガー角度がゼロの場合、またはダイオードで構成された制御不能なブリッジ整流器を使用した場合、生成される高調波は非常に小さく、力率は非常に高いことがわかります（以上） 0.9）。しかし、実際のアプリケーションでは、直流電圧を継続的に調整する（つまり出力電力を調整する）機能が必要であり、機器が永久にフル電圧で動作することはできません。機器の高調波を最小限に抑え、力率を最大限に高め、出力電力を調整できるようにするには、制御不能な整流器ブリッジの後ろに別の電圧調整装置を追加する必要があります。

そこで、集中的な研究を経て、数値制御整流器技術を開発し、国家特許(zl201520767232.X)を取得しました。

一般産業で使用される三相4線式交流380V、50Hzを「三相整流ブリッジ」（ZPダイオード6個と1回整流）で整流し300Hzの脈動直流にし、LCフィルタリングを経て滑らかな直流に変換します。 （リアクタンスとキャパシタンスで構成される）単相インバータブリッジ（4グループのIGBTで構成）による反転と電圧調整を経て、10kHz以上の制御可能な周波数と電圧の交流に変換され、低電圧脈動となります。高周波トランス降圧とダイオード整流（2次整流）を経て、リアクタンスやコンデンサによる平滑とフィルタリングを経て、平滑な低圧直流となります。

IGBT で構成される単相インバータ ブリッジは、インバータと電圧調整の 2 つの機能を備えています。言い換えれば、DC を AC に反転しながら、生産ニーズに応じて出力電圧を調整できます。

高周波トランスは磁性導電材としてフェライトを採用し、ニーズに合わせて一次変圧比を設計し、小型、低コスト、高伝導効率を実現しています。

PWM 数値制御整流技術を備えた TENYES 150KW ソリッドステート高周波コンパクトパイプ溶接機には、次の利点があります。

1) 高力率: 力率 ≥ 0.92、無効電力補償装置を追加する必要がありません。

2) 高調波汚染が低い: 一般に、追加の高調波処理装置を追加する必要はありません。

3) 安定した出力電力: 出力リップル ≤ 0.2%、溶接パイプのバリはより均一です。

4) 速い保護速度: 故障連動保護時間 ≤ 10 μ S。装置はより信頼性が高くなります。

5)高い電力効率：無効電力損失が低減されるため、機械全体の効率が向上します。
