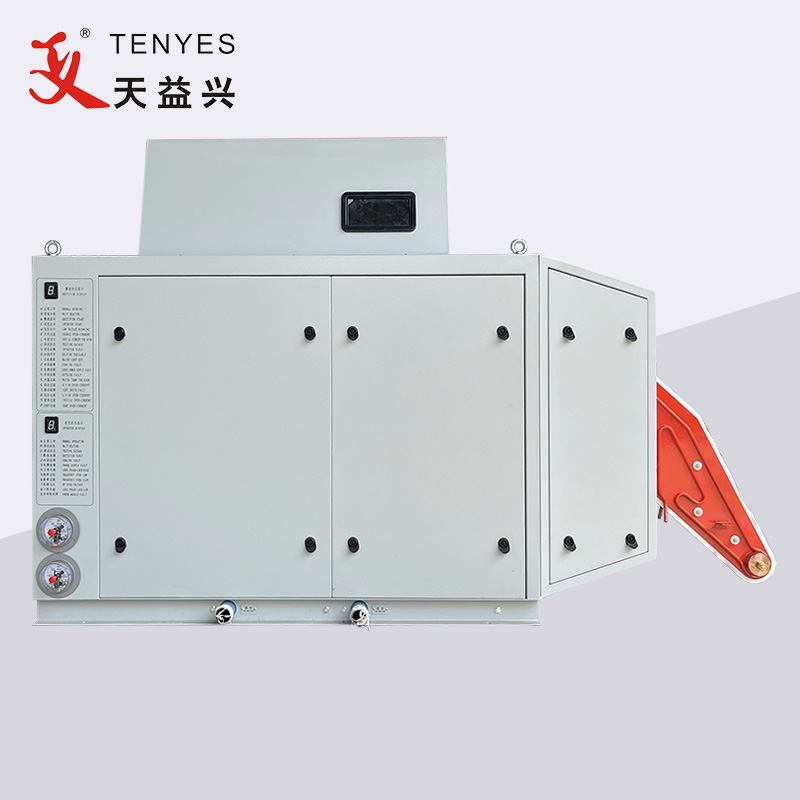

300KWソリッドステート高周波コンパクトパイプ溶接機

技術的パラメータ

300KWソリッドステート高周波コンパクトパイプ溶接機の簡単な紹介と利点

お客様各位 この度は当社の機器をお選びいただき誠にありがとうございます。私たちは誠意を持ってお客様と協力し、当社の機器とアフターサービスがうまく機能し、最高のパフォーマンスを発揮し、お客様に最大の利益を生み出すために全力を尽くします。

不必要な損失を避けるために、機器の設置と使用の要件と注意すべき問題について詳しく説明します。

本装置はハイテク機器であり、当社共通のソリッドステート高周波をベースに当社技術者が入念に開発したものです。ストレートシーム溶接管（高周波溶接、接触溶接）、焼き入れ、ロウ付けなどの分野でも使用される溶接機です。オリジナルおよび通常のソリッドステート高周波機器と比較して、次の利点があります。

1.小型・軽量：整流部とインバータ部を同一筐体内に搭載。設置もコンパクトでリーズナブルです。同仕様の一般的な高周波機器に比べて全体の体積は50%小さく、重量は30%以上軽量化されています。

2. 省エネと節水: 降圧変圧器がなければ、相互接続ケーブルは明らかに短くなり、力率は 0.95 と高く、多くの回線やケーブルの損失が軽減されます。この装置は、同じ仕様の通常の固体高周波装置に比べて 5% 以上の電力を節約できることが試験により示されています。

3. 整流部はダイオード無制御整流ブリッジを採用しているため、位相を認識する必要がなく、三相電源ABCが自由に接続されているため、テストやメンテナンスに便利です。

主回路説明

本装置の主回路は基本的にサイリスタ中間周波電源と同じです（添付図参照）。三相 380V AC は三相フル制御ブリッジに入り、脈動 DC になります。この直流フィルタを平滑リアクトルとフィルタ装置でストレート直流に変換し、単相インバータブリッジを経て高周波交流供給タンクとなります。この回路 (コンデンサとインダクタがタンクを形成) は発振電源として機能します。

以下はデバイスの電気回路図です。
