500KW高周波パイプ溶接機

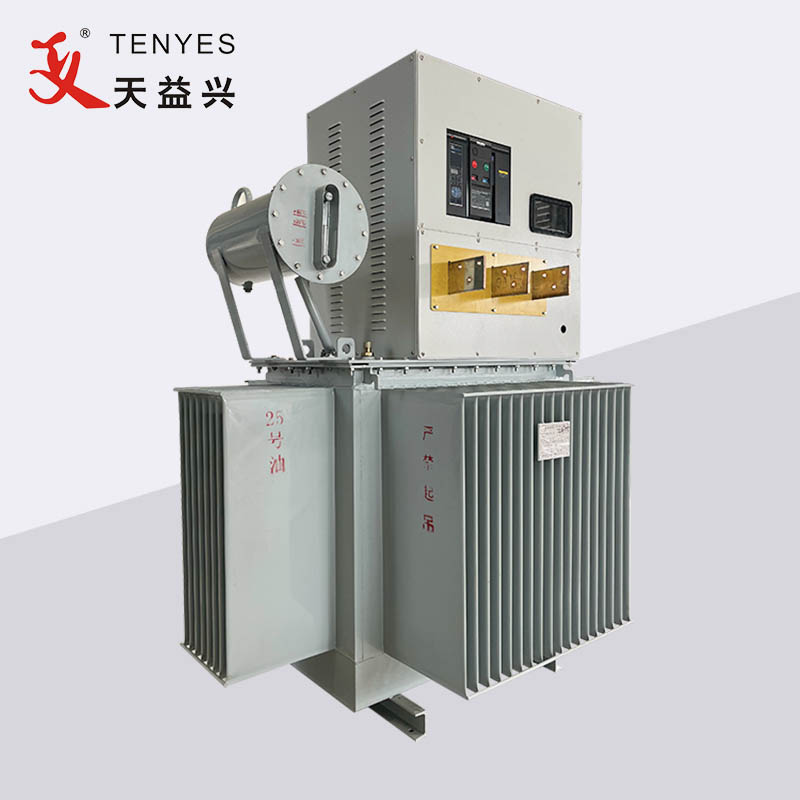

この装置は主に変圧器、整流器キャビネット、インバーターキャビネットで構成されます。主に高周波ストレートシーム溶接管の製造ラインで使用されます。

500KW 高周波パイプ溶接機の動作原理:

通常の三相交流電力（線間電圧380V、周波数50HZ）は変圧器（線間電圧200V、周波数50HZ）で降圧され、整流器キャビネットに入り、整流、電圧調整、フィルタリングを受け、0から連続的に調整可能な直流電力となります。 240Vまで。再びインバータブリッジに入ると（高出力トランジスタMOSFETを使用）、高周波電流となり、誘導加熱のために負荷スロットに供給できます。

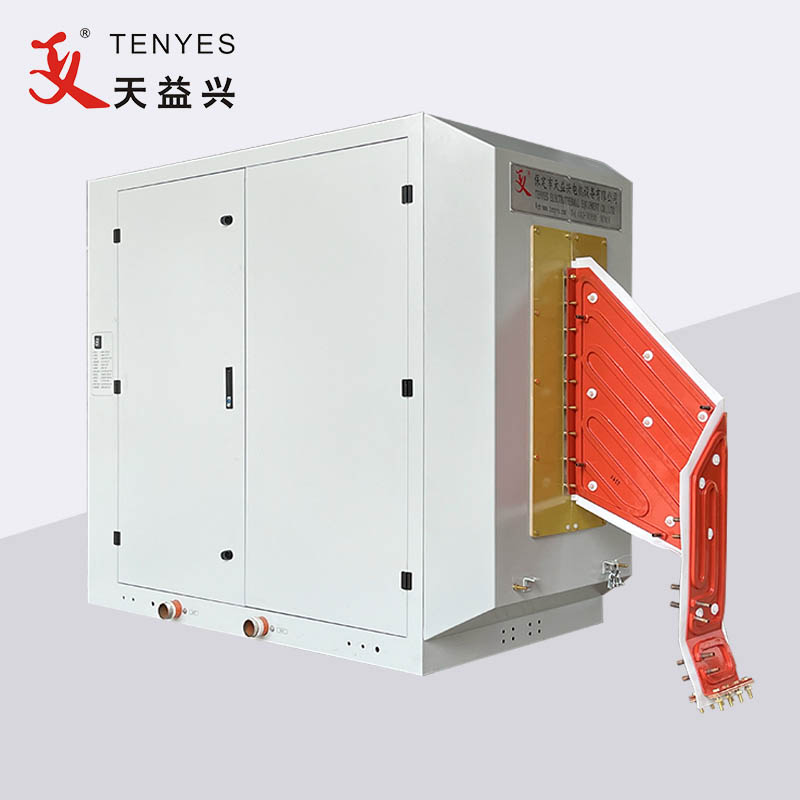

インバータスロット電源ユニットはモジュール構造を採用しており、電源ユニットの各ペアは50KW以上の電力を出力できます。機器の出力に応じて使用する電源ユニットの数が異なり、機器の基本構造は規模に関係なく同じです。スロットは直列並列ハイブリッド共振形式であり、高電圧と出力トランスはありません。この装置に使用される電源ユニットの数は 10 ペアです。

この 500KW 高周波パイプ溶接機の主な利点は次のとおりです。

1. 高電圧がなく、安全、信頼性が高く、効率的です。

2. 主要コンポーネントはすべて IR、IXYS、Siemens などの会社からの輸入製品です。

3.パルス幅変調またはマイコン制御の電圧調整回路を採用し、安定した調整、高精度、低高調波干渉を実現します。

4. 電力範囲は 0 ～ 100% まで無段階に調整可能で、過電圧や過電流などの障害保護システムを備えています。

5.作業状況をデジタル表示、簡単な操作、便利なメンテナンス。

6. 溶接品質が良く、溶接幅と熱が均一で、内部および外部のバリがほとんどありません。
