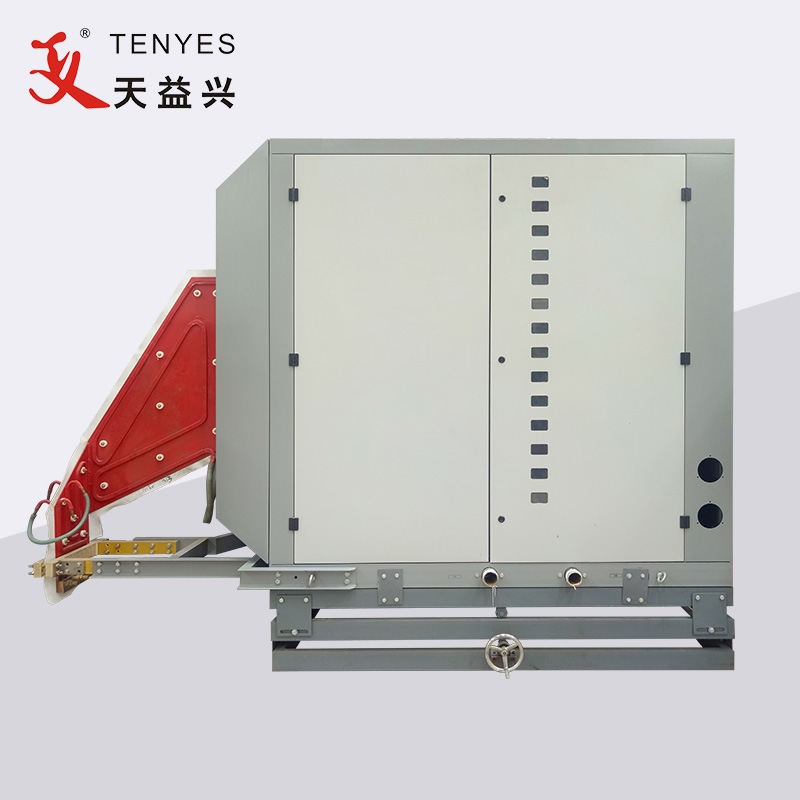

700KW高周波パイプ溶接機

仕組み:

通常の三相交流（線間電圧 380V、周波数 50HZ）は変圧器（線間電圧 200V、周波数 50HZ）によって降圧され、整流器キャビネットに入り、整流、電圧調整、フィルタリングを経て 0 ～ 240V の連続調整可能な直流になります。 ;次に、この電流はインバータ ブリッジ (高出力トランジスタ MOSFET を使用) に入り、高周波電流となり、負荷トラフに供給され、誘導加熱に使用できます。

インバータトラフ電源ユニットはモジュール構造を採用しており、電源ユニットの各ペアは50KW以上を出力できます。機器の電力は異なり、使用される電源ユニットの数は異なります。機器の基本構造は、機器に関係なく同じです。サイズ。谷は直並列混合共振の形であり、高電圧はなく、出力トランスもありません。この装置に使用される電源ユニットの数は 14 ペアです。

TENYES 700KW 高周波パイプ溶接機の主な利点:

1. 高電圧なし、安全、信頼性、効率的

2. 主なコンポーネントは、IR、IXYS、Siemens などの輸入製品です。

3. パルス幅変調またはマイコン制御電圧調整回路を採用し、安定した調整、高精度、高調波干渉が少ない。

4. 電力範囲は 0 ～ 100% まで無段階に調整可能で、過電圧、過電流、その他の障害保護システムが付いています。

5. 動作状態表示はデジタルで、操作が簡単で、メンテナンスが便利です。

6. 溶接品質が良好で、溶接幅と熱が均一で、内外のバリがほとんどありません。

適用範囲:

鋼管溶接、ステンレス鋼管溶接、アルミ管溶接、銅管溶接、Hビーム溶接、異形管溶接

700KW高周波パイプ溶接機の主な技術パラメータ

モデル: GGP700-0.2-H
