新構造ソリッドステートHFコンパクトパイプ溶接機

従来の整流器キャビネットとインバータキャビネットの分離型レイアウトに代わって、この新しい構造のソリッドステートHFコンパクトパイプ溶接機は、2つのコア機能ユニットを単一のコンパクトなキャビネットに統合します。この統合により、システム構造の簡素化により装置全体の設置面積が削減されるだけでなく、2 つのユニット間の内部配線距離が短縮され、信号の干渉が最小限に抑えられ、溶接管製造プロセスにおける電力伝送の安定性が向上します。

ソリッドステート HF コンパクトパイプ溶接機は通常、次の部品で構成されます。

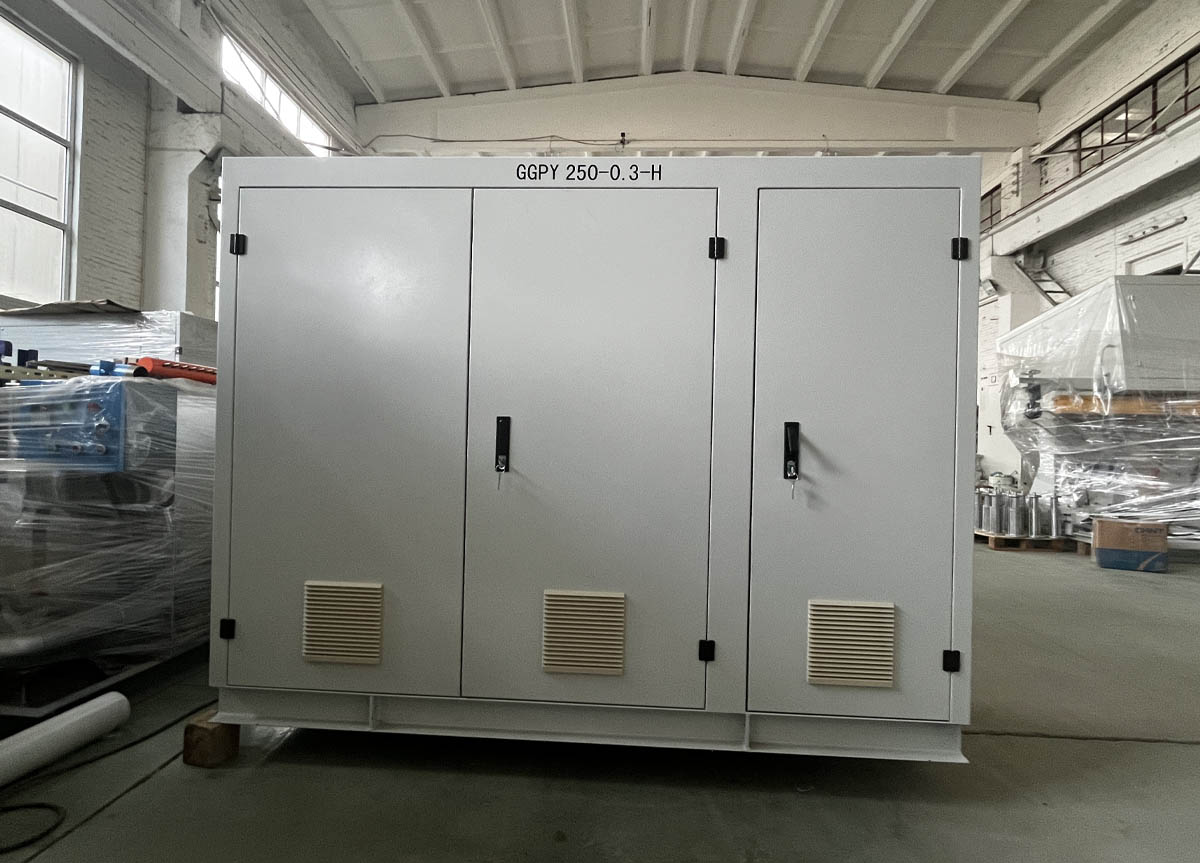

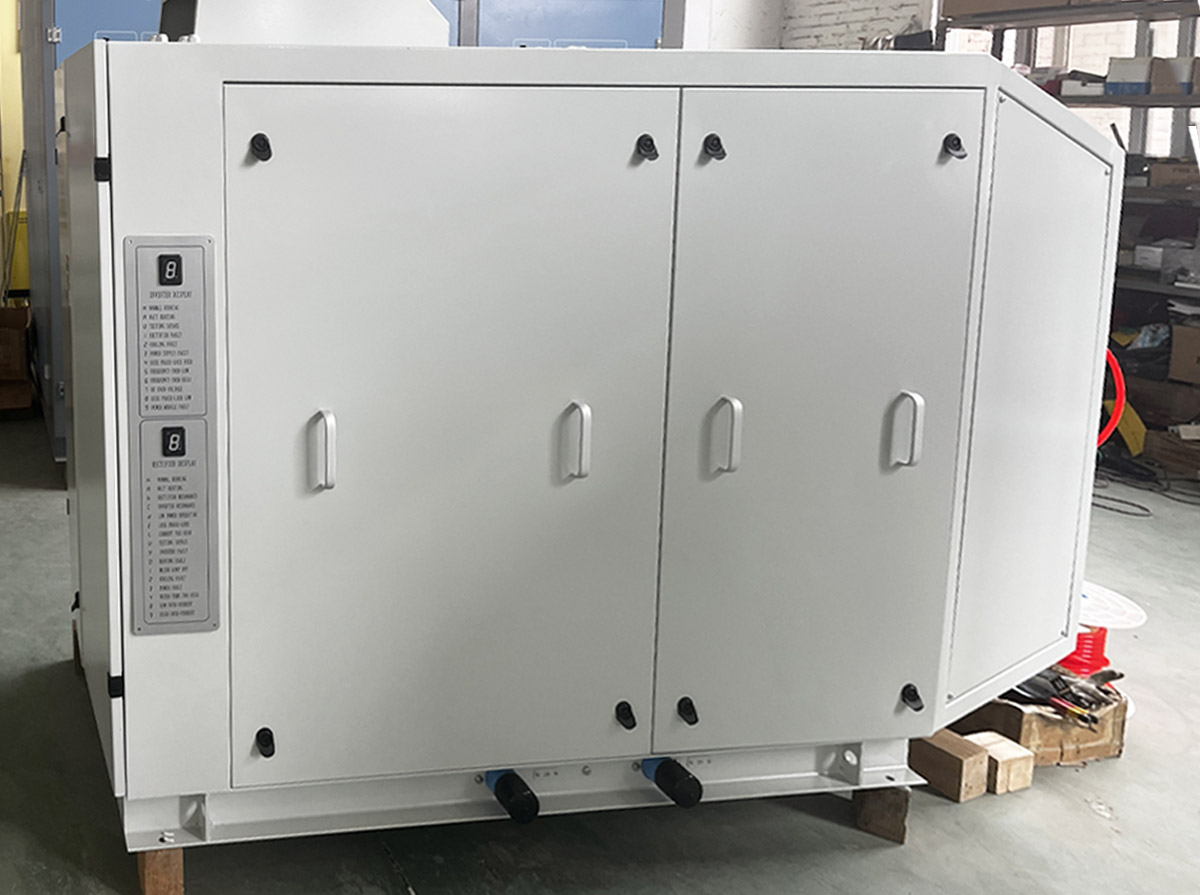

1.新構造ソリッドステートHFコンパクトパイプ溶接機メインキャビネット：

整流器とインバータキャビネットを一つのキャビネットにまとめたこの新しい構造を採用しています。この新しい設計により、スペースを節約でき、お客様のケーブル接続が容易になります。この新しい構造では、現在、50Kwから400Kwまで設計しています。より大きな動力溶接機の場合は、別の種類のパイプ溶接機を使用することをお勧めします。

2.乾式変圧器キャビネット

この乾式変圧器キャビネット内には、従来の石油変圧器の代わりに乾式降圧変圧器が装備されており、多くの国への配送を簡単に完了できます。

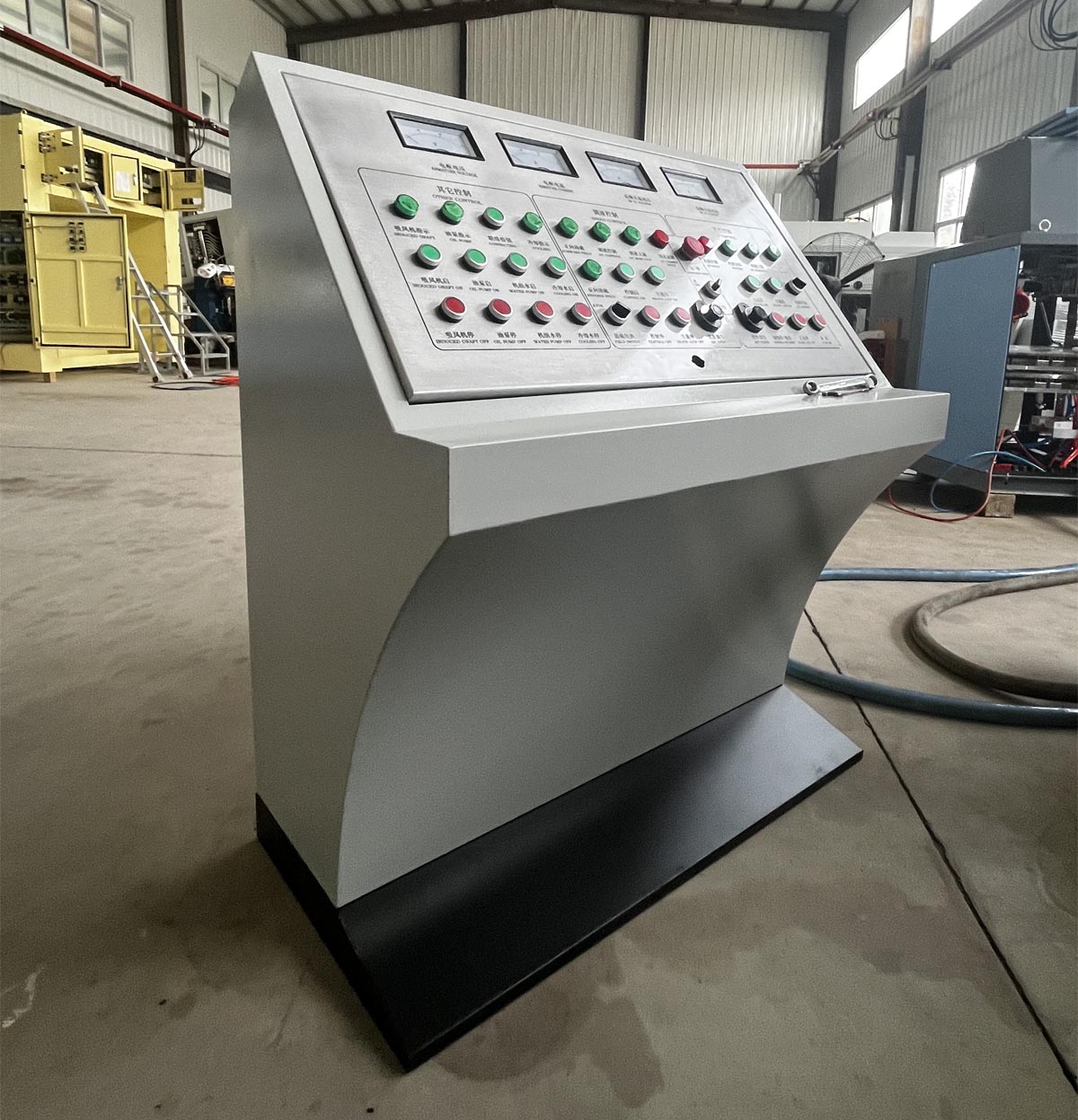

3.コンソール

中央制御コンソールは、ソリッドステートHFコンパクトパイプ溶接機、速度制御キャビネット（ドライバー）、ウォータークーラー、ファンなどの機器の遠隔操作を実現します。

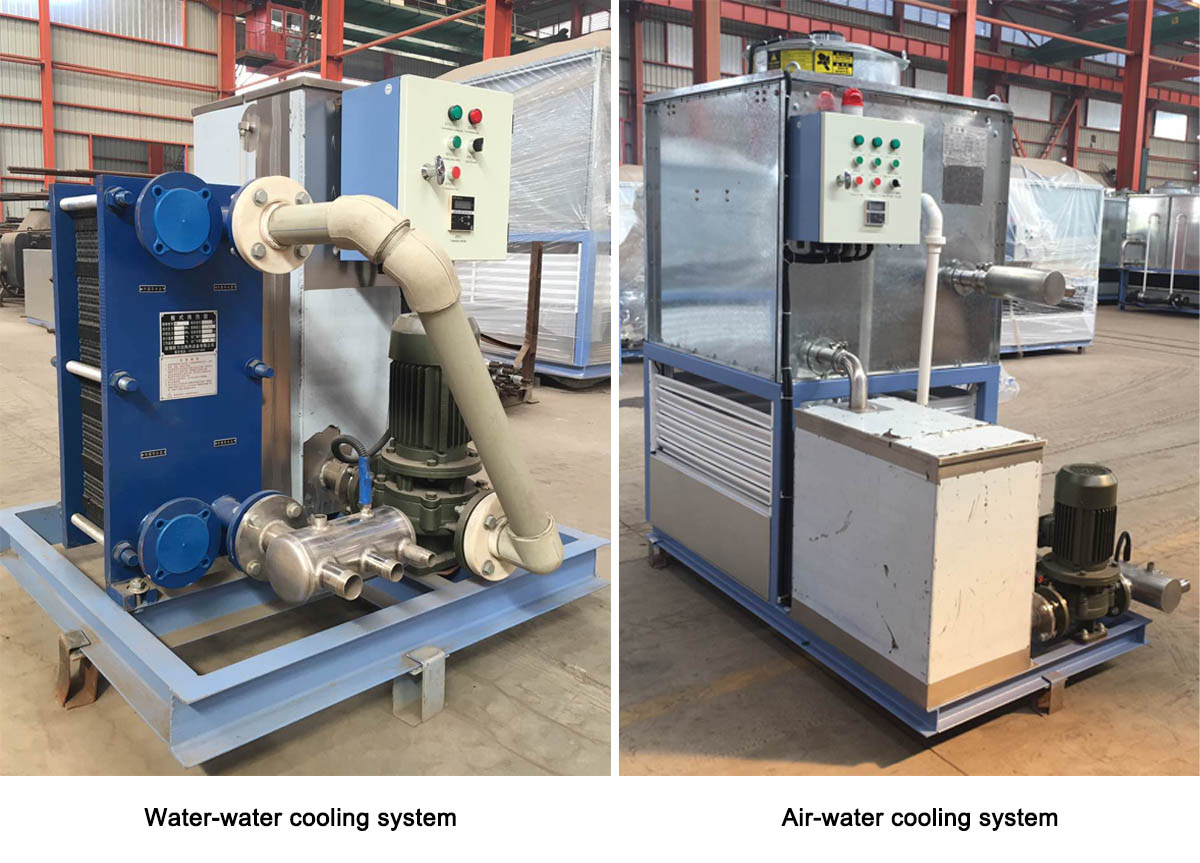

4.冷却システム: 水-水冷却システムまたは空-水冷却システム (オプション)

新構造のソリッドステートHFコンパクトパイプ溶接機の冷却システムは、主に高周波溶接機および水冷速度制御キャビネット（ドライバー）の内部循環閉回路冷却に使用されます。通常、空水冷却方式と水水冷却方式の2種類があります。空水冷却システムは独立して動作できますが、水水冷却システムには冷却塔またはプールを装備する必要があります。この装置は占有面積が小さく、加熱電源の入口水温度は効果的に 40°C 以下に制御され、加熱装置の長期安定性を確保します。
